Соединительные шины и вспомогательное оборудование для подключения

Описание

Электрик может быстро и просто соединять устройства Hager с вилочными фазными шинами при помощи клемм Bi-Connect. Возможно простое одновременное подключение проводов и фазных шин. Штыревые фазные шины особенно подходят к устройствам управления и коммутации.

Особенностью аксессуаров для переключателей Hager является скорость соединения и высокий уровень безопасности. Использование гребёночных шин позволяет сохранить больше пространства внутри корпуса и уменьшить тепловыделение. Инновацией гребенчатых шин является их вертикальное подключение, что позволяет подключать устройства по-новому, в несколько рядов.

Особенности:

  • шины фазные гребенчатые горизонтальные - контактные и на вилке;
  • новые шины фазные гребенчатые вертикальные;
  • одно - и многополюсное исполнение;
  • аксессуары для шин фазных гребенчатых: концевые крышки и щиты, которые защищают от прикосновения;
  • проводные, сборные соединяющие мосты.

Технические характеристики:

  • шины фазные горизонтальные, количество полюсов: 1, 2, 3, 4, а также смешанные;
  • шины контактные лакированные или в оболочке из пластика;
  • шины фазные гребенчатые вертикальные - версии 3- и 4-полюсные, с шагом 125 мм;
  • номинальные токи шин 63 и 80 А.

Галерея

Шесть инновационно-спроектированных типов шин в вариантах питания, левых и правых:
две впереди для питания УЗО:

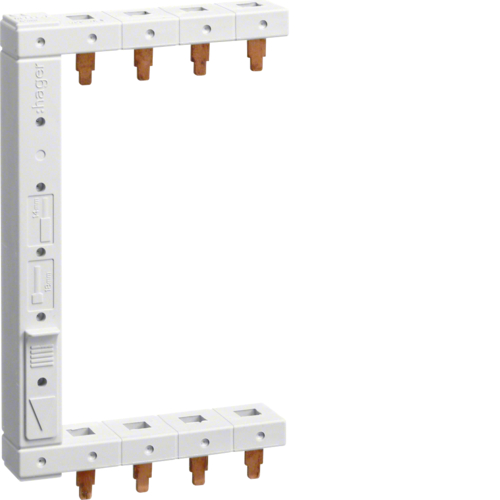

  • 3 + N, 2-рядный, для установки на левой стороне распределителя

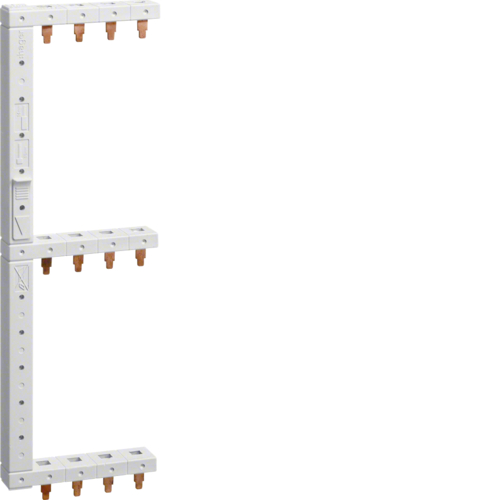

  • 3 + N, 3-рядный, для установки на левой стороне распределителя

и четыре источников питания для модульных выключателей:

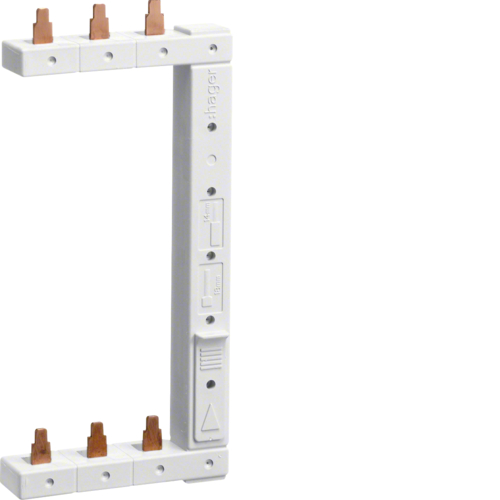

  • 3-контактный, 2-рядный, для установки на правой стороне распределителя
  • 3-контактный, 2-рядный, для установки на левой стороне распределителя

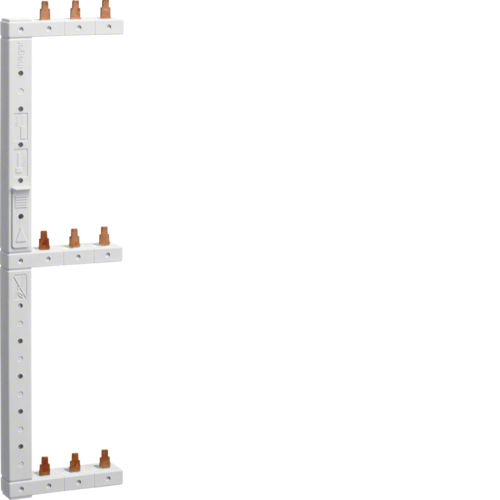

  • 3-контактный, 3-рядный, для установки на правой стороне распределителя
  • 3-контактный, 3-рядный, для установки на левой стороне распределителя
Возможность подключать одновременно жильный кабель/провод до 16 мм2.
Номинальный ток 63 А, напряжение 230/415 В.
